“米蘭世紀小區二次管網平衡調控項目”以二次管網平衡調試及智能調控為主要內容，以智能控制軟件為中心，把具有遠傳功能的智能調節閥、顯示供暖質量的室內溫度采集器，以及熱力站配套的PLC、循環泵、變頻器的調控管理融為一體，利用各控制參數，采用人工智能的方式，合理控制、指揮供熱系統的運行和調控。充分利用了成熟經驗、大數據等先進技術及數字化轉型的有利契機。

項目整體分為硬件部分（智能調控閥、室內溫度采集器）、軟件部分和改造部分（各種儀表、循環泵、變頻器、PLC）等，其中硬件部分、改造部分隨著米蘭世紀小區的供熱改造項目完成實施，軟件部分作為智慧供熱調控的核心，由具有能力的合作方來承擔。

（1）機房設施的建設

2022年10月27日，防火墻及交換機安裝及調試完成，按照網絡建設要求，在確保信息安全的前提下，打通上下位網絡通信。

（2）智能閥、室內溫度采集器的建設

室內溫度采集器安裝在具有代表性的室內供暖區域，考慮到用戶接受程度和使用效果，擬選取10%的用戶作為典型用戶進行安裝，典型用戶的選取要考慮到邊住戶、頂?shù)鬃?、中間住戶、最不利工況用戶等，覆蓋絕大部分用戶的用熱形式及圍護結構（圖1）。

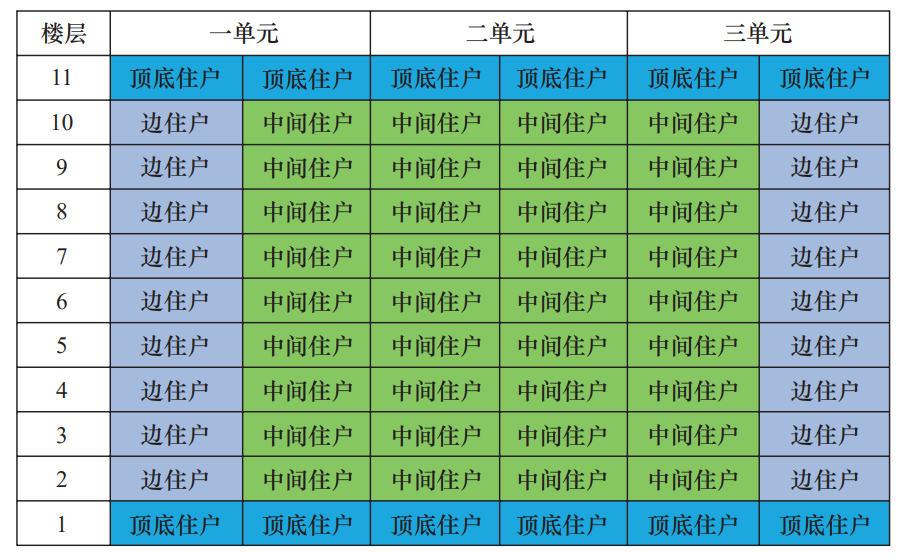

圖1 用戶室內溫度采集器安裝示意圖

（1）軟件的功能

軟件包括基礎信息、運行監控、智能調控、二次管網平衡功能模塊等主要功能，是將智能調節閥、室內溫度采集器、循環泵變頻、二次管網供水溫度、環境溫度、歷史數據等融合為一體的系統工具。其本身具備調試過程中的數據參照和統計，運行過程中的有效調控，熱用戶、熱力站等相關運行參數的監視，設備設施的自動調整與啟停，上級部門發布的參數調整與執行等功能。

（2）二次管網平衡調節方式

二次管網平衡調節分兩個階段：

第一，按照各單元閥對應機組的回水溫度進行調節，即不區分別墅、小高層建筑等建筑結構，各單元回水溫度基本一致，同時最末端保持最大開度。

第二，按照不同類型（中間單元、邊角單元、別墅）分別按照對應的室內溫度數據分析回水溫度調節系數，提高控制精度，實現精細化調整，并通過手持流量計進行現場詳細測量和驗證（米蘭世紀小區4號站平衡分析圖見圖2）。

（3）熱力站調節方式

前期熱力站二次管網供水溫度根據經驗進行設定，同時從軟件平臺調整PID參數，實現較高調控精度。二次管網調節平衡后，軟件根據室內平均溫度、室外綜合氣象等數據，進行二次供水溫度的計算，并定周期下發到熱力站機組，自動調控。

圖2 米蘭世紀小區4號站平衡分析圖

智慧供熱系統參與完成橫向平衡粗調試后，配合人工干預進行豎向平衡細調試。

（1）橫向平衡粗調試

充分利用智能調節閥的開度及回水溫度等參數，參考最不利工況熱用戶的室內溫度數據，以熱力站二次管網回水溫度為目標，適當調整供回水壓力及流量，確保所有單元閥回水溫度趨于一致，達到要求，對異常工況進行記錄，從數據上檢查無欠供現象的發生（實際狀態可能存在），室內溫度采集器采集的平均室內溫度為系統下發溫度，二次管網橫向調試基本完成。

（2）豎向平衡細調試

分析單元回水溫度與閥門開度不符、回水溫度過高與過低、室內溫度顯示偏離目標值過多等異常工況。其中，閥門開度原則上與管線長度及流量關聯明顯，即距離熱力站越近，閥門開度應該越??；與熱力站同距離時，閥門開度越大，流量越大。回水溫度過高，室內溫度偏離目標較多，可表明此用戶流量偏大。

如系統發現智能閥開度等可遠程糾偏的問題，予以遠程解決；對于無法遠程處理的，則輔以人工干預。人工干預時，可攜帶超聲波流量計、紅外線溫度計等簡易設施設備，使處于并聯狀態下的本單元各熱用戶流量處于均衡狀態，減少或消除超供熱用戶存在的問題，達到節能和節電目的。

當系統顯示異常工況已消除，所示參數均在正常范圍內時，可視為水力平衡調整完成。

第一階段：2022年11～12月，本項目剛改造結束，為了讓熱用戶有更好的改造體驗，提高了供熱流量，故耗電量高。

第二階段：2023年1月，通過軟件進行二次管網平衡粗調節；系統得到改善，但仍有較大缺陷。

第三階段：2023年2月推進細調節，在保證遠端熱用戶室內供暖工況的基礎上，適當調整循環泵頻率（35～38Hz）、供水壓力、閥門開度，達到降低單位供熱面積供水流量的目的。

第四階段：在保證遠端熱用戶流量的基礎上，繼續降頻（35～30Hz），調節閥門開度，2023年3月份的數據已趨于合理狀態。

按照樓棟距離熱力站遠近排序，繪制平均室內溫度圖，如圖3所示。前端、中端、末端的平均室內溫度趨勢沒有下降，說明室內溫度不再是近端高、遠端低。

圖3 單元回水溫度與其對應平均室內溫度分析圖

（a）1、2號站；（b）3、4號站

通過調試后的實際運行，耗電量降低較為明顯。2021-2022供暖期和2022-2023供暖期耗電量統計如表1所示，2022年11-12月份由于數據對接和調試，耗電量高于2021年同時期；2023年1月開始通過逐步調整二次管網平衡及循環泵頻率，節電效果明顯。參照電表數據，與2022年3月同期比節電53.9%，考慮到氣溫、相關數據誤差等影響因素，最終節電量按照電表顯示數據70%進行計算，米蘭世紀小區同比節電率達到37.7%。

2021-2022供暖期和2022-2023供暖期

耗電量與節電率統計

表1

考慮嚴寒期供熱系統自動調整會造成流量變化，因此實際節電率應該予以系數調整，以供暖首末期為基準，12-2月份作為嚴寒天氣，供暖熱水管網循環流量較基準會增加40%，因此，計算年實際節電率為28.6%。

按照2021-2022供暖期米蘭世紀小區總體耗電量29.5萬kWh來計，預計穩定運行后，每個供暖期可節約耗電量約8.43萬kWh，按照0.67元/kWh，可節省用電成本約5.65萬元。
