建投河北熱力有限公司（以下簡稱建投河北熱力）成立于2016年7月26日，系河北建投能源投資股份有限公司全資子公司，建投河北熱力立足河北，重點面向京津冀，適時拓展外部市場。

建投河北熱力悅湖莊園熱力站于2021年建成使用，供熱面積為16.01萬㎡，室內供暖形式為地面輻射供暖，供熱半徑約為300m。站內設有高區、中區、低區3臺機組。悅湖莊園一期熱力站如圖1所示。

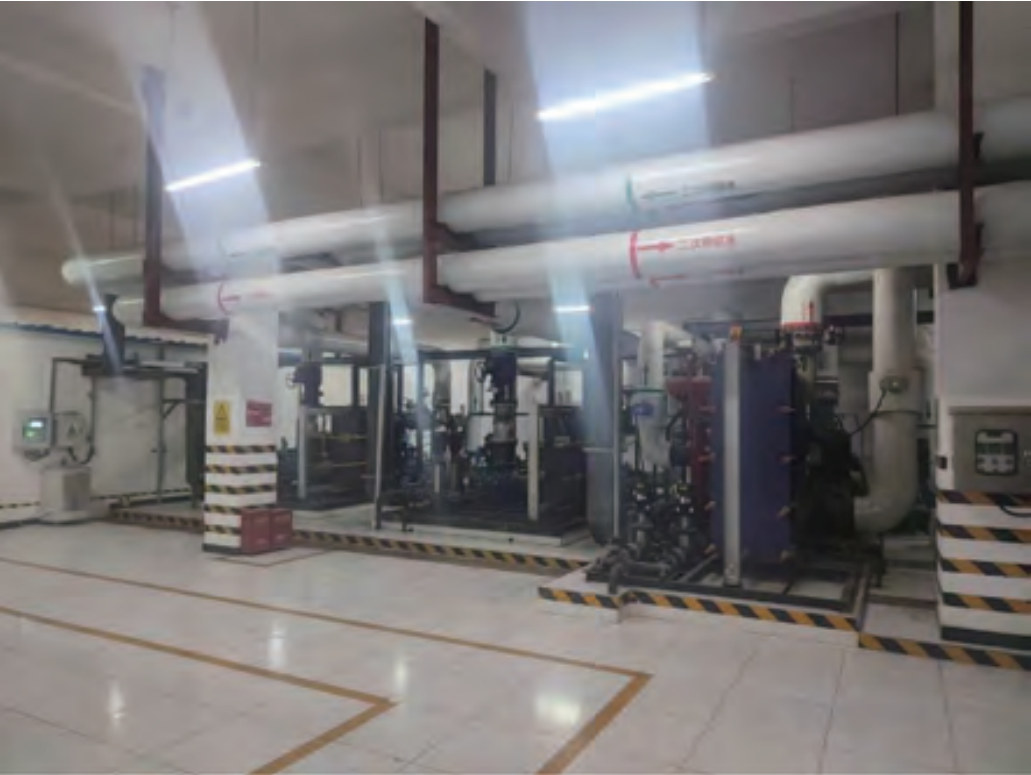

圖1 悅湖莊園一期熱力站

2023年，悅湖莊園熱力站以全國第一名的成績獲中國城鎮供熱協會“2023年度中國供熱能效領跑標桿示范熱力站”（圖2）。取得這一榮譽不僅僅依靠企業自身先進的管理經驗，也是因為充分利用信息管理與自動化技術取代傳統的運行模式，充分降低了能耗和設備故障率，提高了管理效率。

圖2 悅湖莊園熱力站獲

中國城鎮供熱協會“2023年度

中國供熱能效領跑標桿示范熱力站”

該站主要通過以下幾種方式進行節能升級：

1.設計方面的精細化控制

（1）板式換熱器

1）站內板式換熱器依據所需負荷精確計算，根據入住率進行修訂，設定板式換熱器中的水流速度為0.5m/s，選取容量與負荷相匹配的換熱器，減少非必要的擴容。從設備層面保證能源的不浪費。

2）熱源溫度和供暖溫度之間溫差小的系統（散熱器供暖）選用等截面型（對稱）板式換熱器；該站熱源溫度和供暖溫度的溫差較大時（地面輻射供暖）選用不等截面型板式換熱器，可減少約15%～30%的換熱面積。這樣選型既降低了設備投資成本，又通過減小運行阻力降低了運行成本。

3）同時控制板式換熱器內水流速在0.5m/s以下，為了降低站內管道系統阻力損失，板式換熱器的一、二次水的進出口管徑不宜選取過小。如果已有板式換熱器管徑小、流速高，考慮設備重新購置成本，可在進出口之間加裝旁通管和調節閥。

綜上所述，板式換熱器選取原則為：單臺板式換熱器一次側進出口管徑不小于系統一次側供回水管道管徑；兩臺以上板式換熱器的進出口管徑總的通流面積不小于系統總供回水管道的80%。考慮到實際運行中熱源廠輸送的高溫水溫度、流量等參數不能滿足設計參數，為了保證運行換熱量和換熱效率，板式換熱器的實際有效換熱面積比計算所需有效換熱面積增加10%。

（2）循環泵

循環泵的選取同樣經過流量、揚程、功率計算，達到供需平衡，發揮水泵的最高效率。

1）根據水泵的性能曲線，水泵的實際工作點（流量、揚程）由水泵及其管道系統共同決定，而管道系統的特性由整個系統的阻力決定，包括管道系統和實際工作條件，與水泵本身的特性無關。所以，循環泵的流量需與供暖系統的計算流量相匹配，揚程與管道系統的總阻力損失相符合，不能過大或過小，減少浪費。

2）在相同流量、揚程條件下，水泵選取功率低的，并在到貨之后測試其參數是否與標定值一致。

3）當負荷確定不變時，水泵臺數最好是一臺運行，一臺備用。如果兩臺以上循環泵并聯時，流量不會單純累加。兩臺循環泵并聯，流量按兩臺循環泵累計流量的70%考慮，存在浪費現象。由于水泵的變頻調節并不能提高運行效率，系統中設計一臺100%負荷循環泵，備用一臺70%計算流量的循環泵，在供暖初期和末期只啟用70%小泵，深寒期關小泵開大泵，將供暖期簡單劃分為冷段和熱段，分別匹配不同的循環泵，使得循環泵在運行過程中變頻的幅度大大降低，盡量使其運行效率保持在高效狀態。

2.熱力站運行管理方面

（1）系統熱量按需分配

1）綜合考慮建筑使用功能、圍護結構等情況，計算熱負荷大小與熱用戶所需的流量，并對供熱系統進行深化設計及節能改造。

①建筑保溫良好，散熱量低

圍護結構傳熱系數數值滿足《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26—2018的要求，建筑全部采用四步節能方式，保溫效果良好，降低了建筑的散熱量，供暖至同一室內溫度時的熱量損失小，整體節約能源。

②管道保溫良好，熱損失較少

地下車庫管道采用聚氨酯硬質泡沫保溫管，外護套為聚乙烯外護套管，保溫厚度為45mm，管井中明露的供暖管道及地下室熱計量室內的供暖管道采用35mm橡塑保溫管保溫，橡塑保溫材料導熱系數為0.035W/（m·K），室外明露管道和窗井內管道采用50mm厚聚氨酯保溫，管道外采用0.5mm厚鋁皮保護，保溫層的外保護層均采用不燃材料制作。位于各層熱表后至各戶分集水器段的埋地供回水管道采用10mm厚橡塑管進行保溫。一、二次管網熱損失較低，能達到節約能源的目的。

③室內供暖形式為地面輻射供暖

該小區室內供暖形式為地面輻射供暖，對供水溫度要求較低。站內運行參數為：一次側供水溫度90～92℃，回水溫度40～42℃；二次側供水溫度41～43℃，回水溫度37～40℃。熱力站在滿足其基本供熱參數的前提下，保證了室內的舒適性，熱用戶基本無投訴現象。

2）在管網調平的基礎上加大調節平衡力度，在經濟流量足夠的情況下，合理調整頻率；合理配置，盡量取消出口止回閥，同時嘗試單臺水泵直管運行。爭取做到熱量按需分配，有效解決冷熱不均現象，最終達到遠端、中端、近端熱用戶室內溫度基本無差別。

（2）實施變頻調速和遠程監控技術

1）通過對室外溫度進行連續性的采集、反饋，實時調節二次管網的供水溫度，從而有效保證了熱力站耗能與熱用戶之間供熱負荷的匹配，使室內溫度保持在一個穩定的數值范圍內。

2）提高循環泵的頻率，使其運行在高效區，供暖初期與末期，循環泵采用70%負荷的小泵，深寒期小泵停止運行，大泵開啟，使原來需要變頻調節的方式，通過大小泵的模式根據不同的室外溫度調整循環泵的運行，達到節能節電的目的，同時大小泵的模式可降低熱力站的初投資。

在智能化控制系統基礎上，有效運用遠程監控手段，利用計算機對熱力站進行統一管理和控制，實現無人值守，既有效地實現了節能，又降低了集中供熱系統的運行成本。

（3）控制循環水水質

如果循環水水質不達標，會導致管道內有污垢沉積，妨礙熱力站內熱交換的正常進行，降低設備工作效率。如果污垢不能及時得到清理，會增加管道內水的流動阻力，導致水的流動速度減慢，而高溫水在長時間緩慢流動過程中會損失熱量，降低了熱源的利用率。

按照要求控制循環水水質，使其pH保持在9～12之間，水質嚴格控制在國家水質標準范圍內，從而有效避免管道內水垢沉積現象，減少管道內水的流動阻力，提高熱源的利用率，并保證熱力站各設備安全運作。

（4）實行熱力站為主的二次管網建設監督管理

規劃前期明確關于二次管網建設和入戶聯網的相關設計制度規范，實行定期的現場監督管理，減少因二次管網建設監督管理不足而引發的被動管理和能耗損失。監督管理好二次管網施工，積極借鑒其他建設項目經驗，從而事前影響建設方和業主方按照規定建設好二次管網和熱力站，減少因建設不足所帶來的一系列能耗損失。

（5）提高熱力站管理人員素質

隨著科技的發展，熱力站設備也相應更新。比如，熱力站內部安裝了一、二次管網水溫監控調控裝置、水流量顯示裝置等。但由于熱力站內部管理人員不愿或不會使用這些裝置，大部分設備數據采集和執行機構線路并沒有連接與得到運用，導致熱力站設備形同虛設，沒有起到實質性作用。因此，建投河北熱力與高校合作，加強對熱力站員工的培訓，提高員工對熱力站設備的操作能力和檢修能力。一方面能保證設備正常運轉，提高設備監控數據的精準度；另一方面熱力站管理人員也能利用先進設備來掌控水溫并進行合理調節，從而達到節能的目的。

在實行以上設計及運行節能措施條件下，整個供暖期悅湖莊園熱力站失水量最小、能耗指標遠低于其他站（表1）。

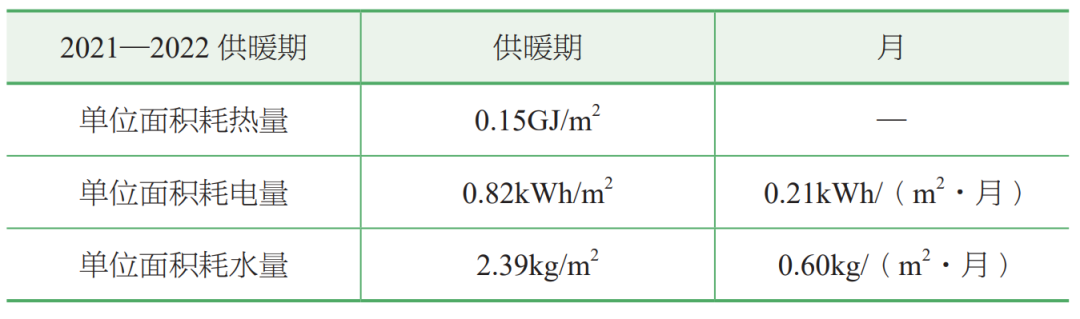

悅湖莊園熱力站能耗指標

表1

建投河北熱力一直秉持著“使命在肩，奮斗有我”的原則，堅持上級的決策方針，高效提高業務水平，敢于突破創新。同時，在供熱節能環保的道路上更加堅定不移地緊跟行業發展趨勢。
